ИСПЫТАНИЯ НА ПЫЛЕ- И ВЛАГОЗАЩИЩЕННОСТЬ

Методики испытаний изделий на устойчивость проникновения твердых частиц и воды при эксплуатации содержатся в ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками Код IP (IEC 60529-2013)», ГОСТ РВ 20.57.416-98 и ГОСТ РВ 20.57.306-98 для продукции военного назначения.

ГОСТ 14254-2015 оперирует понятием «Код IP» — это система кодификации, применяемая для обозначения степеней защиты, обеспечиваемых оболочкой изделия, от доступа к опасным частям, попадания внешних твердых предметов, воды, а также для предоставления дополнительной информации, связанной с такой защитой. Степень защиты, обеспечиваемая оболочкой, указывается кодом IP следующим образом:

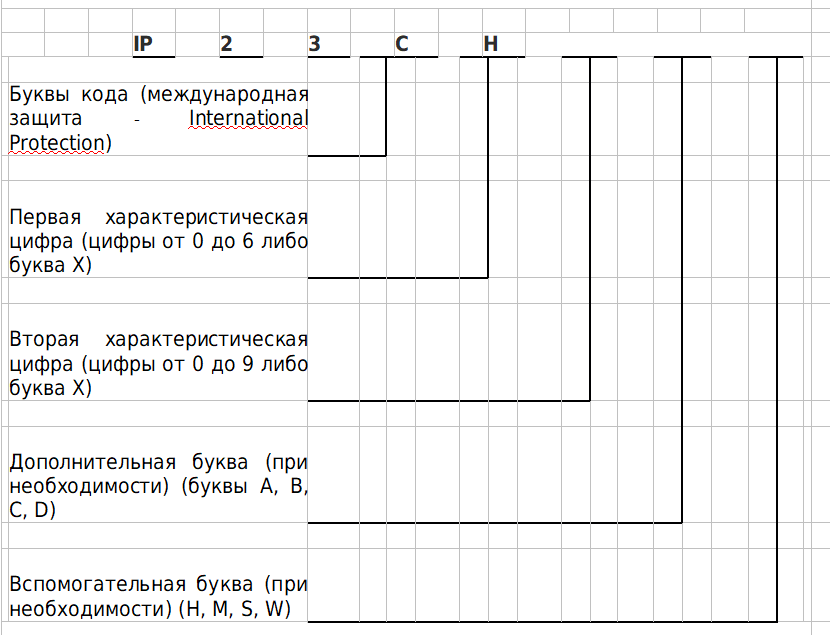

Рис.1 Состав кода IP

Первая характеристическая буква обозначает степень защиты от внешних твердых посторонних предметов, вторая характеристическая цифра – защита от воды. В первом случае изделие испытывается на соответствие определенной степени защиты в камерах песка и пыли, во втором – камерах дождя различных исполнений.

Камеры песка и пыли

В общем виде существует 2 основных вида испытаний: статическое и динамическое воздействие пыли. Различаются требованиям к концентрации пыли (2±1 г/м3 и 5±2 г/м³), скорости пылевого потока (0,5-1 м/с и 10-15 м/с), размеру частиц и другие параметры.

Рекомендации, данные в статье КАК ПОДОБРАТЬ КЛИМАТИЧЕСКУЮ КАМЕРУ, применимы и к камерам пыли. Более того, в зависимости от масса-габаритных размерах испытуемого изделия, производится настройка жалюзи, отвечающих за направления пылевого потока.

Итак, в отличие от климатических испытаний, разновидностей испытаний немного и, по сути, они определяются вышеуказанными стандартами. Поэтому подбор камеры пыли сводится к двум основным пунктам:

- тип изделия, размеры, масса;

- вид испытаний: статический и/или динамический.

Остальные требования (размеры и количество технологических отверстий, возможность подключения изделия к питанию и др.) обсуждаются уже для выбранной модели оборудования.

Камеры дождя

Подбор камеры дождя более разнообразен.

Конструктив камеры позволяет комбинировать различные типы испытаний и объединять их в едином объеме. Остановимся подробнее на уровнях влагозащищенности IP.

Таблица №1. Испытательное оборудование и основные условия для испытаний защиты от воды ГОСТ 14254-2015

Уровни IPx7-9 представляют собой резервуар с водой, в связи с чем применения специализированного оборудования для проведений испытаний не требуют.

Уровни IPx1-2. Изделие размещается на столике. В «потолке» камеры устанавливается емкость, наполняемая водой. На дне емкости установлены форсунки, через которые капли воды попадают на изделие (оболочку) с заданной интенсивностью (табл.1). Требования к размещению образца в камере, расстоянию между форсунками (фрагмент «сетки»), расстояние между изделием и емкостью указаны на рисунке 2.

Рис.2 Уровни IPx1-2 ГОСТ 14254-2015. Устройство для проверки защиты от вертикально падающих капель воды

Уровни IPx3-4. Изделие размещается на столике. При реализации схемы а) (рис.3), труба совершает качение по дуге на угол до ±180° к вертикали, тем самым орошая изделие сверху и сбоку с заданной интенсивностью (табл.1). Схема б) (рис.3) используется реже.

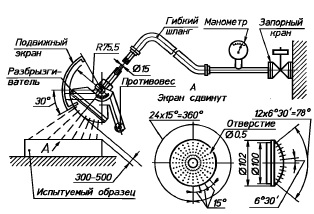

Рис.3 Уровни IPx3-4 ГОСТ 14254-2015. Устройство для проверки защиты от дождя и обрызгивания водой. Схема размещения отверстий для качающейся трубы (а) и разбрызгивателя (б). размеры указаны в мм

Уровни IPx5-6. Изделие размещается на столике. На расстояние 2,5-3 м от изделия устанавливается форсунка (рис.4), через которую подается вода под давлением. Получается струя воды, бьющая из сопла форсунки как из брандспойта, по изделию.

Рис.4 Уровни IPx5-6 ГОСТ 14254-2015. Устройство для проверки защиты от струи воды (форсунка)

Надеемся, что статья помогла Вам прояснить ряд вопросов, связанных с подбором камеры пыли и камеры дождя. По ссылкам ниже Вы можете ознакомится с линейкой оборудования.

Камеры пыли Камеры дождя

Рекомендуем проконсультироваться с инженерами Компании ВАКТАЙМ при выборе камеры, поскольку это специализированное оборудование и специалисты помогут определить нюансы конкретного применения.
