ИСПЫТАНИЯ НА ВОЗДЕЙСТВИЕ СОЛЯНОГО (МОРСКОГО) ТУМАНА

Испытания на воздействие соляного тумана проводят с целью определения коррозионной стойкости изделий, материалов и систем материалов и покрытий (далее - образцов) для защиты от коррозии, а также пригодности изделий к эксплуатации во влажной атмосфере в присутствии солей. Регламентируются стандартами: ГОСТ Р 52763-2007, ГОСТ 16962.1-89, ГОСТ 20.57.406-81, ГОСТ РВ 20.57.306-98, ГОСТ 30630.2.5-2013, ГОСТ 34388-2018 (ISO 9227:2012).

Рекомендации, данные в статье КАК ПОДОБРАТЬ КЛИМАТИЧЕСКУЮ КАМЕРУ, применимы и для камер соляного тумана. Следует помнить о понятии «полезный объем» и определить требуемые размеры камеры исходя из размеров и массы изделия. Более того, в объеме камеры установлена дополнительная оснастка (форсунки для распыления и воронки для сбора тумана), что уменьшает реальный «полезный объем».

Назначение камеры соляного тумана заключается в проведении:

• ускоренных испытаний защитных свойств материалов;

• ускоренных испытаний металлических и неметаллических покрытий для выявления несплошностей пор и повреждений;

• сравнительных испытаний различных материалов при условии, что они достаточно похожи по своим свойствам;

• сравнительной оценки коррозионной стойкости изделий с защитным покрытием или без покрытия, а также резьбовых соединений изделий с резьбовым покрытием или смазкой и без них.

Камера имеет следующий принцип работы (см. Рис. 1): предварительно подготовленный соляной раствор (13) подогревается в сатураторе и посредством сжатого воздуха (система 9-12) через форсунки (1-2) распыляется в рабочий объем камеры (4) и осаждается на изделие (5). При этом в зависимости от метода испытаний в камере поддерживается температура +27±2°С или в диапазоне +35..+50±2°С (регулируется посредством датчика температуры 14 с контроллера управления камерой). Камера должна обеспечивать следующие ключевые параметры испытаний:

• дисперсность соляного тумана (95% капель) 1...10 мкм;

• водность соляного тумана 2~3 г/м³.

Эти параметры замеряются за счет съема проб тумана, собираемого в колбы через воронки (7), установленные в объеме камеры (диаметр воронки 80 см²).

Согласно пункту А.1 Приложения А ГОСТ Р 52763-2007 «минимальная емкость ... камеры должна равняться 0,2 м³. Желательно, чтобы ее емкость была не менее 0,4 м³, т.к. при меньших объемах труднее получить необходимую степень однородности распыления тумана».

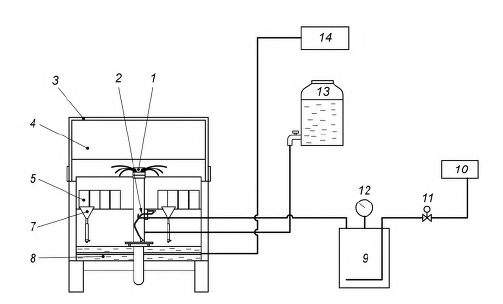

Рис.1 Принципиальная схема камеры соляного тумана (справка из ГОСТ 34388-2018).

Описание: 1 — устройство для распыления соляного тумана, 2 — распылитель, 3 — крышка, 4 — камера, 5 — образец в подставке, 7 — сборник соляною тумана, 8 — поддон для отработанного соляного раствора, 9 — резервуар для увлажнения сжатого воздуха: 10 — источник подачи сжатою воздуха, 11 — регулятор давления. 12 — манометр: 13 — емкость с раствором: 14 — регулятор температуры.

Редко, но все-таки предъявляются требования в методиках испытаний о необходимости в контролировании влажности в рабочем объеме камеры. Для осуществления этой опции в камере требуется установить небольшую холодильную установку и парогенератор для осушения/увлажнения воздуха в камере.

Надеемся, что статья помогла Вам прояснить ряд вопросов, связанных с подбором камеры соляного тумана. Чем больше данных определить перед подбором, тем более оптимальный вариант камеры (оборудования) будет подобран. Для удобства предлагаем форму опросного листа для подбора камеры:

В случае, если Вы затрудняетесь с заполнением какого-либо пункта, Вы можете подобрать камеру соляного тумана с инженерами Компании ВАКТАЙМ. Если же у Вас есть понимание, какая камера требуется, выберете оборудование самостоятельно по таблицам с характеристиками:
