Вакуумные камеры
Производство вакуумных камер, изготовление сложных сверхвысоковакуумных камер
Компания ВАКТАЙМ предлагает широкий спектр вакуумных камер для различных применений: от низковакуумных вакуумных камер для дегазации смол, полимерных материалов до сверхвысоковакуумных камер для сканирующих зондовых микроскопов и исследований. Особое внимание уделяется качеству изготовления вакуумных камер, обработки внутренней поверхности и сварных швов. Мы изготавливаем вакуумные камеры из нержавеющей стали 304, 316L и 316LN, титана, бериллия, алюминия, плексигласа, вакуумную арматуру и коллекторы из стекла.
Компания ВАКТАЙМ разрабатывает и подготавливает конструкторскую документацию на вакуумные установки по спецификации и техническому заданию заказчика. Особое внимание уделяется взаимодействию с заказчиком на этапе проектирования. Наша компания проектирует вакуумные камеры для имитации космического пространства, вакуумные испытательные камеры для контроля герметичности, вакуум камер для дегазации спутников и аппаратуры, камер для течеискания методом масс-спектрометрического анализа.
Компания ВАКТАЙМ проводит прочностные расчеты сложных вакуумных систем, тонкостенных вакуумных обечаек, вакуумных ресиверов для сбора конденсата, комплексные расчеты проводимостей вакуумных систем и трубопроводов, с использованием современного программного обеспечения.
Низковакуумные камеры с прозрачной крышкой
Могут использоваться для большинства процессов при низком и среднем вакууме. Материал корпуса – нержавеющая сталь, материал крышки –акриловое стекло с защитной пленкой, уплотнение крышки – вакуумная резина. Все вакуумные камеры проверяются на герметичность гелиевым течеискателем. Применяются камеры в основном для дегазации под вакуумом и температурой, для удаления воздуха и пузырьков из смол, пластмасс. Все камеры могут быть укомплектованы дополнительными фланцами, средствами измерения вакуума, вакуумными средствами откачки, то есть вакуумными насосами, смотровыми окнами для камер большого объема. Суммарный поток натеканий в таких вакуумных камерах менее 1*10-5 мбар*литр/секунду. Объем стандартных вакуумных камер данного модельного ряда от 10 до 1000 литров.

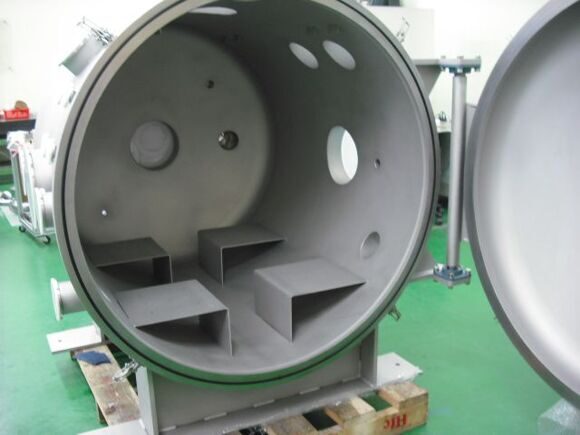

Высоковакуумные горизонтальные и вертикальные вакуумные камеры
Корпус и крышка вакуумных камер изготавливается из нержавеющей стали высокого качества. Уплотнение дверцы вакуумной камеры – витон. Подготовка внешней поверхности – обработка дробеструйным аппаратом стеклянными шариками. Проверка на герметичность вакуумных камер гелиевым течеискателем. Уровень натеканий в вакуумных камер менее 1*10-8 мбар*литр/секунду. Температура прогрева до 150С и ограничена материалом вакуумных уплотнений. Все вакуумные камеры могут быть оборудованы дополнительными фланцами, смотровыми стеклами, средствами измерения и вакуумной откачки. Максимальный объем стандартных вакуумных камер 8200 литров.
Модульные вакуумные камеры, колпаковые вакуумные камеры
Модульные вакуумные камеры представляют собой сборные конструкции камер, состоящие из следующих элементов: колпак, цилиндрическая вставка и днище. Все элементы вакуумных модульных камер изготавливаются из нержавеющей стали или алюминия. Вакуумное уплотнение – поливинилхлорид. Поток натеканий вакуумных камер менее 1*10-7 мбар*литр/секунду. Температура прогрева до 100С. Вакуумные камеры выпускаются пяти размеров до 1000 мм в диаметре. Такая конструкция камер чрезвычайно удобна в тех случаях, когда требуется укомплектование дополнительными модулями, вакуумными фланцами. Могут легко трансформироваться с меняющимися задачами в исследованиях.
Кубические вакуумные камеры
Корпус вакуумных камер изготавливается из нержавеющей стали типа 12Х18Н10Т, дверца может быть изготовлена из стали или плексигласа, прозрачного оргстекла. Уплотнение дверцы вакуумной камеры – витон. Внутренняя поверхность камеры имеет полировку. Проверка на герметичность вакуумных камер гелиевым течеискателем. Уровень натеканий в вакуумных камер менее 1*10-8 мбар*литр/секунду. Температура прогрева до 150С. Все камеры могут быть укомплектованы средствами измерения вакуума, различными испытательными приборами, электронными и ионными пушками, вакуумной откачкой. Максимальные размеры стандартных вакуумных кубических камер 1000*1000*1000 мм.
Сверхвысоковакуумные камеры
По форме вакуумные камеры изготавливаются сферические и цилиндрические. Камеры вакуума для таких областей, где требуется получение предельного остаточного давления порядка 10-11 Па. Для производства сверхвысоковакуумных камер требуется специальная обработка поверхности, чистые комнаты, отжиг камер.
Вакуумные камеры для сверхглубокого вакуума изготавливаются из нержавеющей стали 316L, по запросу могут быть изготовлены из других материалов, таких как алюминий, титан и биметалл.
Максимальный объем стандартных сверхвысоковакуумных камер 250 литров. Все камеры проходят тщательную проверку на контроль поиска течей, проверку на состав остаточной атмосферы и наличие углеводородов, масс-спектрометрический контроль, рентгеновский контроль сварных швов.
Уровень газовыделений с внутренних стенок камеры менее 10-10 Паскаль×м3/(м2×с)
Суммарный уровень натекания по гелию не превышает значения 5×10-12 Па×м3/с и близок к значения фона по гелию в атмосфере
Истинно немецкое качество и передовые вакуумные технологии Ultra High Vacuum
Если Вы хотите купить вакуумную камеру или уточнить стоимость изготовления высоковакуумной камеры, узнать цену на вакуумную камеру, то напишите нам запрос на почту или позвоните. Наши специалисты проконсультируют Вас по всем вопросам как подобрать вакуумную камеру для вашего применения.
